方型超声波传感器

检测距离350mm超声波传感器ZWS-25系列

检测距离350mm超声波传感器ZWS-25系列

  • 产品品牌:Microsonic
  • 产品优势:●1个pnp或npn开关量输出
    ●模拟量输出4–20mA和0–10V
    ●检测距离从20mm到1m,存在5种检测量程
    ●可以使用按键来进行microsonic的示教
    ●0.08mm分辨率
    ●工作电压20–30V
  • 服务热线:13802371696,13902699410

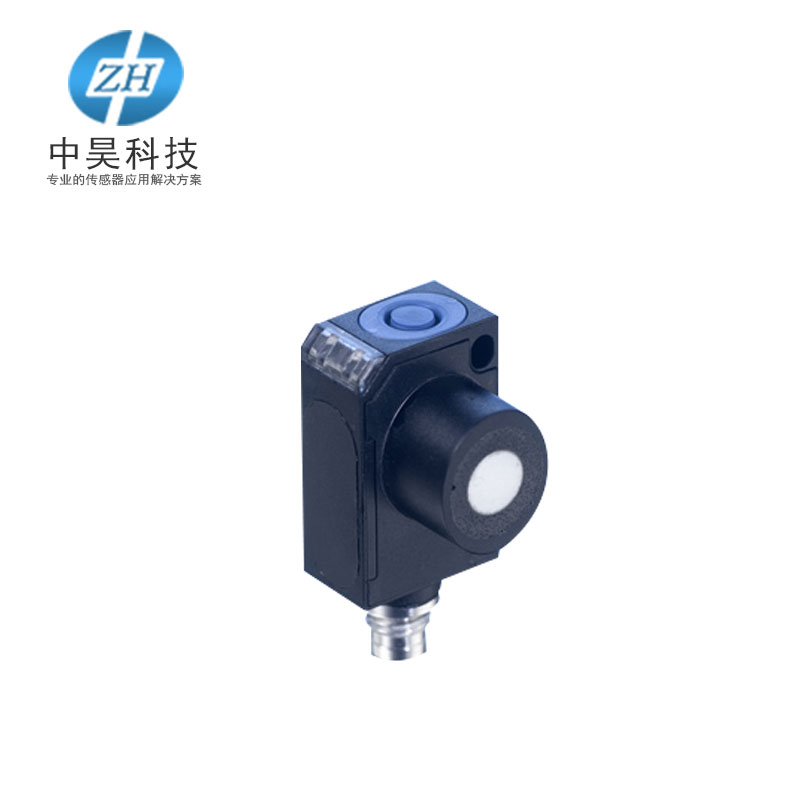

 microsonic方型超声波传感器


microsonic超声波传感器ucs-15系列350mm检测距离microsonic方型超声波传感器 ZWS-25系列

主要特点:

1、 胶体外壳的小型超声波传感器

2、外壳与很多光电传感器兼容  作为关键应用中的替代品

3、 开关频率可达250 Hz  用于快速采样

4 、可以选择附件声管进行导波

5 、同步输入

6 、Improved temperature compensation  adjustment to working conditions within 45 seconds








 microsonic方型超声波传感器特点


型号 ucs-15/CDD/QM
1 x pnp
350 mm
检测范围 30 - 350 mm
设计 胶体的
工作模式
接近开关/漫反射模式
反射板模式
窗口模式
特性
小型胶体设计
狭窄的声场


超声波传感器特性
测量方法
回波传播时间
换能器频率
320 kHz
盲区
30 mm
检测范围
250 mm
最大检测范围
350 mm
分辨率/采样频率
0.20 mm
重复精度
± 0.15 %
精度
0.17 %/K温度


电气数据
工作电压
20 - 30 V d.c.,反极性保护
电压脉动
± 10 %
空载电流损耗
≤ 35 mA
连接类型
4芯M8接插件


输出量
输出1  pnp开关量输出:Imax = 200 mA (UB-2V),
常开/常闭,可调节,短路保护
开关回滞
2.0 mm
开关频率
25 Hz
响应时间 24 ms
上电延时 < 300 ms
输入
描述
通过已定义脉宽的方波信号实现外部同步
输入1
com端输入


外壳
材质
ABS
超声波换能器
泡沫聚氨酯,玻璃填充的环氧树脂
防护等级EN 60529
IP 67
工作温度
-25°C to +70°C
储存温度
-40°C 到 +85°C
重量
11 g


技术特点/特性
温度补偿
控制装置
1个按键
设定范围
Teach-in via push-button
Synchronisation
多通道的

指示灯
1 x LED 绿灯:工作, 1 x LED 黄灯:开关状态
特性
小型胶体设计
狭窄的声场


 microsonic方型超声波传感器使用特点

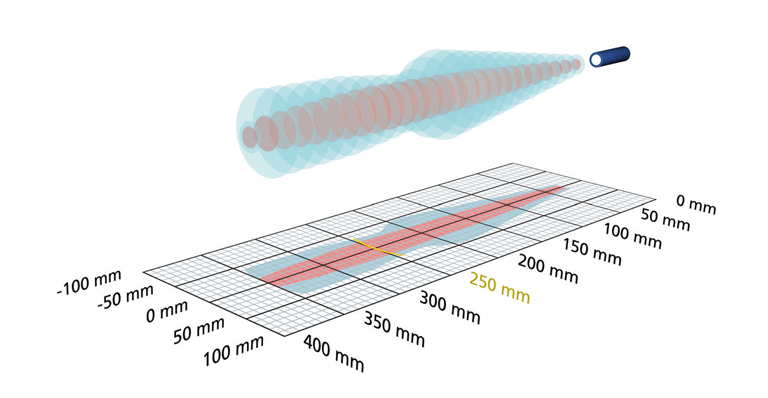

超声波传感器波形图

检测距离350mm超声波传感器ZWS-25系列波形图


1、适用于物体有无检测,不受物体材质和颜色的影响。

2、microsonic超声波传感器智能化,简单设定

3、检测距离可达350mm。

4、microsonic超声波传感器灵敏度高,响应数度快。

5、设定简单,易于设定操作。

6、检测物料的有无和高度。

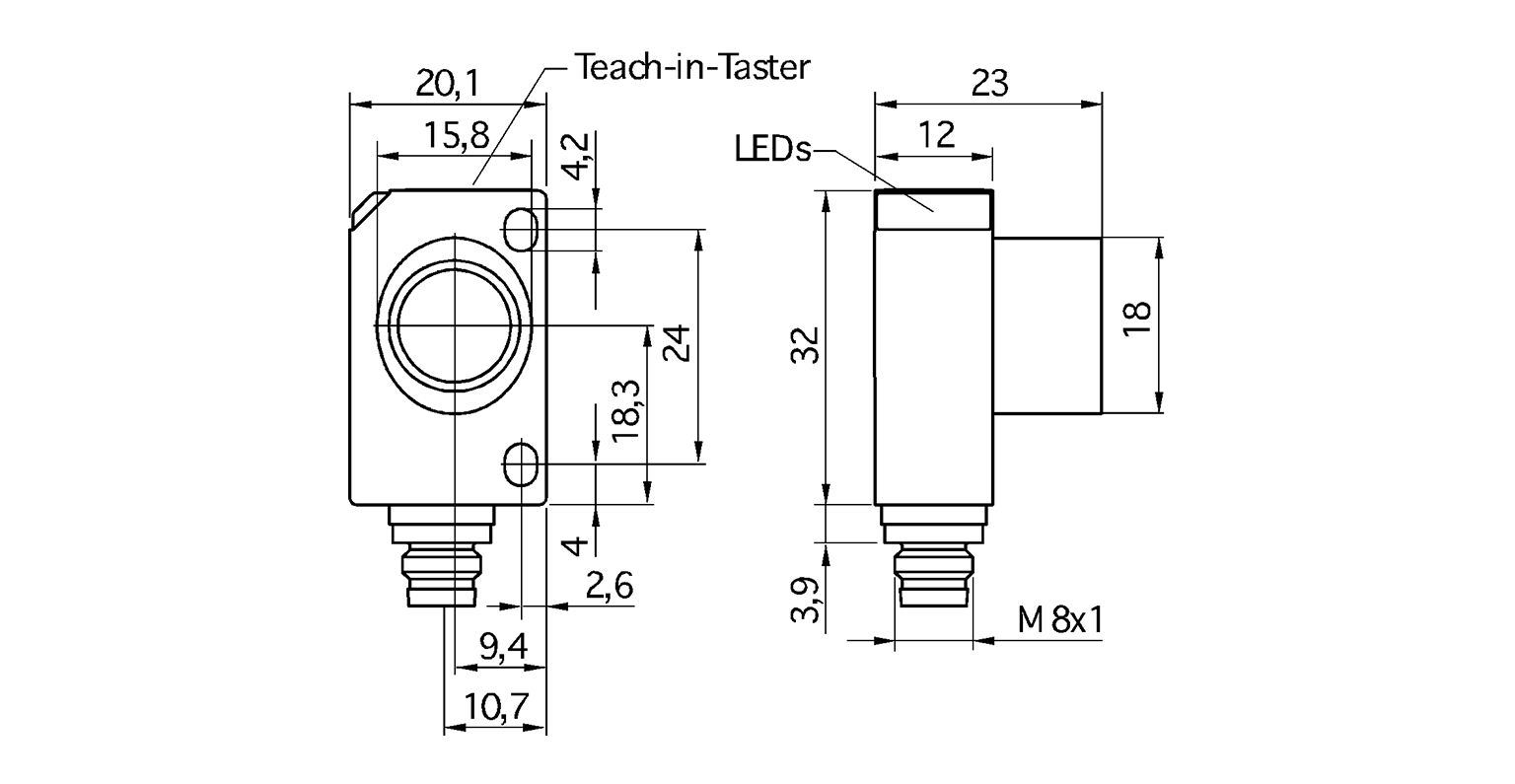

 microsonic方型超声波传感器尺寸


检测距离350mm超声波传感器ZWS-25系列尺寸图

紧凑的传感器外壳

zws-15有20 mm x 32 mm x 12 mm 的尺寸。 外壳的设计和安装和很多光电传感器相匹配。这促进了超声波传感器在一些关键应用中的替换。


 microsonic方型超声波传感器接线图

检测距离350mm超声波传感器ZWS-25系列接线图

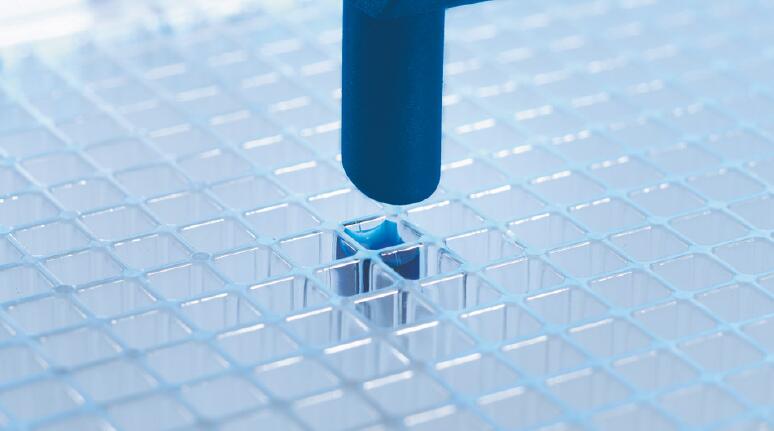

 microsonic方型超声波传感器应用


液位控制

超声波传感器应用


测量微型井板的液位,微型井板用在医学分析技术中。声管可以直接放置在开口的上方;这样使得准确定位更加容易。
