方型超声波传感器

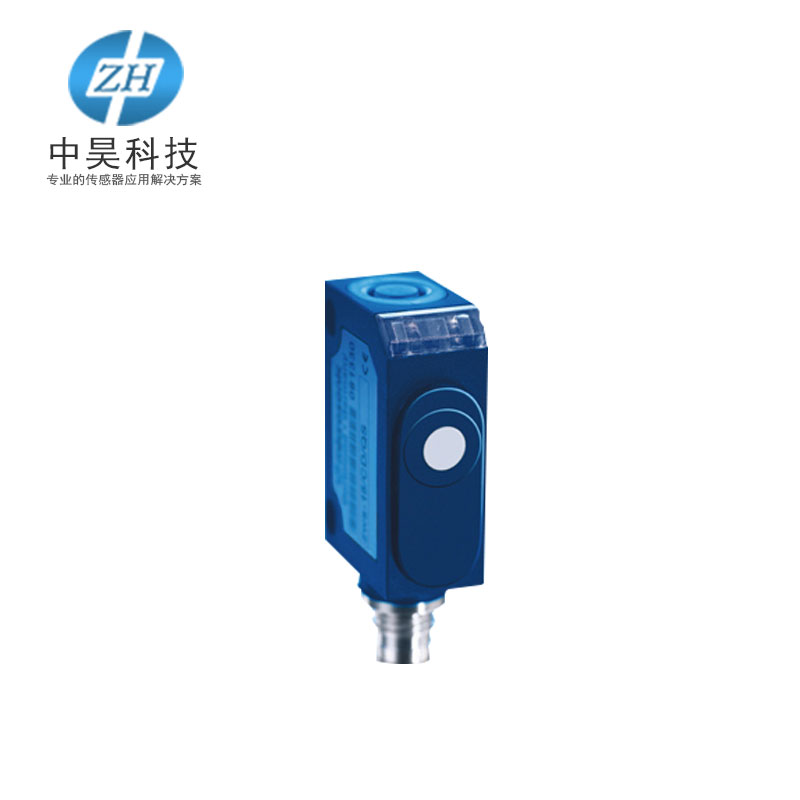

检测距离250mm超声波传感器ZWS-15系列

检测距离250mm超声波传感器ZWS-15系列

  • 产品品牌:Microsonic
  • 产品优势:●可消除的温度偏差
    ●检测范围:20-250mm
    ●同步模式
    ●数字\模拟输出端
    ●microsonic超声波传感器开关频率达380KHz
  • 服务热线:13802371696,13902699410

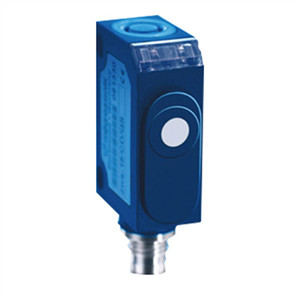

 microsonic方型超声波传感器


检测距离250mm超声波传感器ZWS-15系列250mm检测距离microsonic方型超声波传感器 ZWS-15系列

microsonic超声波传感器几乎不受干扰因素的影响(如外部光、灰尘、烟、雾、蒸汽、绒毛、含油空气等)。它最适于识别透明的较暗物体、反射 表面、发光物体、散装物料和液体。借助超声波传感器,能够不考虑材质、颜色、透明度和表面状况而可靠地识别和测量物体。

microsonic超声波传感器具有极佳的用户友好性和绝佳的技术属性。

超声波传感器分析物体反射的声波。它能够识别几乎所有物体,特别适用于液位或料位检测或识别透明物体。无论材质、物体状态、颜色或透明度怎样,传感器均可独立识别物体。借助IO-Link接口,能够轻松编程、快速诊断。

microsonic超声波传感器可以轻松实现距离检查,碰撞保护,液位测量,测量装货高度,质量检查,薄膜垂度检查,存在检查,距离和碰撞保护,识别较暗物体。

microsonic超声波传感器可以选择开关量信号和模拟量0-10V,4-20mA信号输出。







 microsonic方型超声波传感器特点


型号 ucs-15/CDD/QM
1 x pnp
250 mm
检测范围 20 - 250 mm
设计 胶体的
工作模式
接近开关/漫反射模式
反射板模式
窗口模式
特性
小型胶体设计
狭窄的声场


超声波传感器特性
测量方法
回波传播时间
换能器频率
380 kHz
盲区
20 mm
检测范围
150 mm
最大检测范围
250 mm
分辨率/采样频率
0.20 mm
重复精度
± 0.15 %
精度
0.17 %/K温度


电气数据
工作电压
20 - 30 V d.c.,反极性保护
电压脉动
± 10 %
空载电流损耗
≤ 25 mA
连接类型
4芯M8接插件


输出量
输出1  pnp开关量输出:Imax = 200 mA (UB-2V),
常开/常闭,可调节,短路保护
输出2
pnp开关量输出:Imax = 200 mA (UB-2V),
常开/常闭,可调节,短路保护
开关回滞
2.0 mm
开关频率
25 Hz
响应时间 24 ms
上电延时 < 300 ms
输入
描述
通过已定义脉宽的方波信号实现外部同步
输入1
com端输入


外壳
材质
ABS
超声波换能器
泡沫聚氨酯,玻璃填充的环氧树脂
防护等级EN 60529
IP 67
工作温度
-25°C to +70°C
储存温度
-40°C 到 +85°C
重量
10 g


技术特点/特性
温度补偿

控制装置
1个按键
设定范围
Teach-in via push-button
Synchronisation
多通道的

指示灯
1 x LED 绿灯:工作, 1 x LED 黄灯:开关状态
特性
小型胶体设计
狭窄的声场


 microsonic方型超声波传感器使用特点

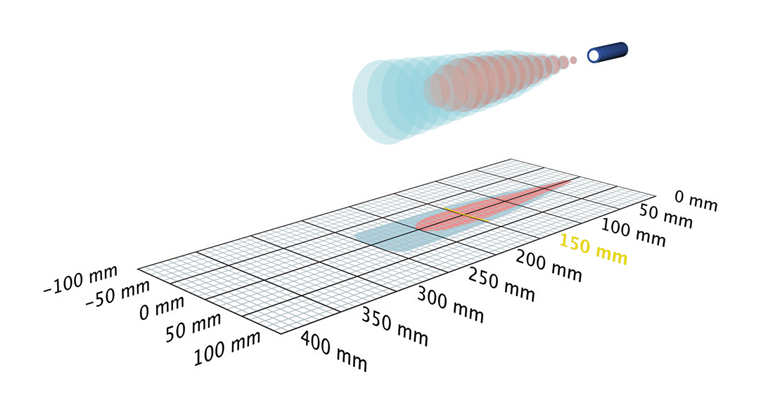

超声波传感器波形图

检测距离250mm超声波传感器ZWS-15系列波形图


1、适用于物体有无检测,不受物体材质和颜色的影响。

2、microsonic超声波传感器智能化,简单设定

3、检测距离可达250mm。

4、microsonic超声波传感器灵敏度高,响应数度快。

5、设定简单,易于设定操作。

6、检测物料的有无和高度。

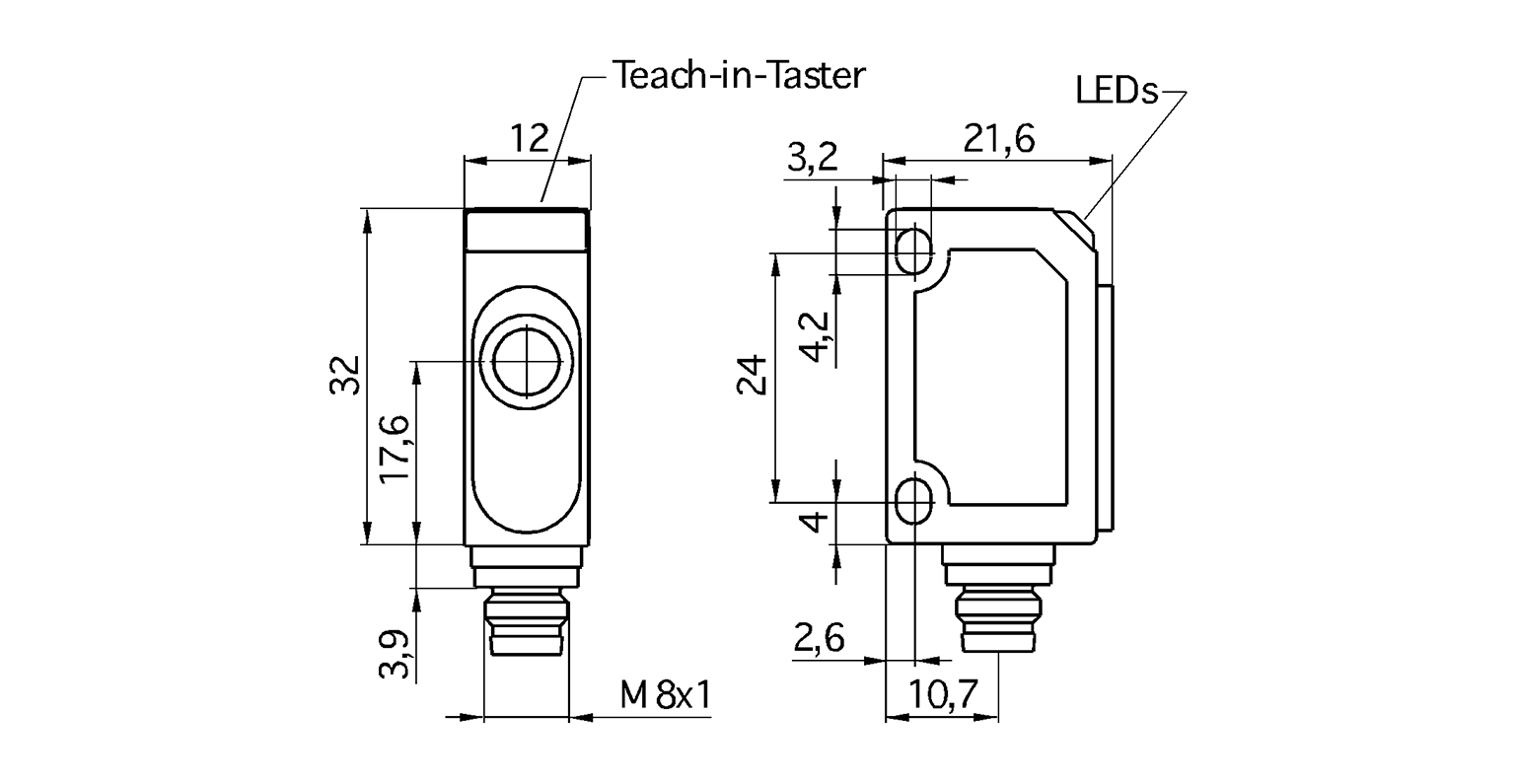

 microsonic方型超声波传感器尺寸


检测距离250mm超声波传感器ZWS-15系列尺寸图


 microsonic方型超声波传感器接线图

检测距离250mm超声波传感器ZWS-15系列接线图
