新型压力传感器的血压传感电路及滤波及放大电路

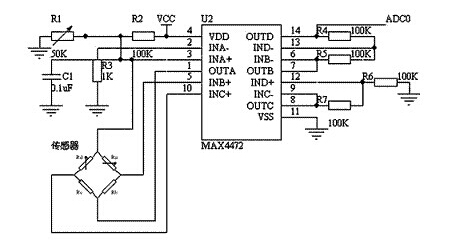

　　如下图所示，本电路采用BP型压力传感器和运放X。BP型压力传感器是为检测血压而专门设计的，主要用于便携式电子血压计。它采用精密厚膜陶瓷芯片和尼龙塑料封装，具有高线性、低噪声和外界应力小的特点；采用内部标定和温度补偿方式，提高了测量精度、稳定性和重复性，在全量程范围内，精度为±1%、零点失调不大于±300μV。X是XIM公司的一款集成了四个运算放大器的低功耗放大芯片。本系统中内部集成运放A接恒流源，为压力传感器提供恒定的电流，运放B和运放C，运放D组成差分输入、单端输出放大电路，直接输入ADC0监视血压直流分量。

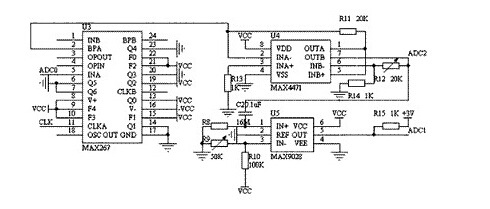

　　滤波和放大电路

　　如下图所示，电路由滤波和放大两部分组成。其中X267是XIM公司出产的一个集成滤波器，可以构成低通、带通、高通、等多种方式，使用灵活，性能远远优于采用集成运放组成的滤波电路。

新型压力传感器的血压传感电路及滤波及放大电路

电路由滤波和放大两部分组成

　　X是XIM公司的一款低功耗的放大器。X9028是XIM公司的一个低功耗的比较器。滤波电路采用X267构成带通滤波器（允许0.8～38Hz的信号通过），滤掉信号中的直流成分和电源以及皮肤与袖带摩擦的高频噪声和工频干扰，然后经过X进行进一步放大，得到单片机匹配的电压信号，进入ADC2，监视血压的交流分量。同时该信号通过低功耗比较器X9028转换成脉冲信号，触发ADC1工作。
