大气压、表压、负压、绝压、差压的定义与关系
作者:admin 发布时间:2015/11/13 12:00:53 浏览次数:2517
大气压：地球的周围被厚厚的空气包围着，这些空气被称为大气层。空气可以像水那样自由的流动，同时它也受重力作用。因此空气的内部向各个方向都有压强，这个压强被称为大气压。
压强的一种单位。“标准大气压的简称。科学上规定，把相当于760mm高的水银柱（汞柱）产生的压强或1.013×10^5帕斯卡叫做1标准大气压，简称大气压。”
1标准大气压=101325牛顿米^2，即为101325帕斯卡（Pa)/
表压（CG）定义：流体的绝对静压与测量地点的大气压力值的差值。
1.总绝对压力超过周围大气压力之数。
2.液体中某一点高出大气压力的那部分压力。
3.以大气压为基准的流体指示压力，可用压力计测得，称为表压，即：绝对压力-大气压=表压。
4.“表压”在真空行业特指：用普通真空表(相对压力表)测得的气体相对压力值，用负数表示，是指被测气体压力与大气压的差值。也叫负压。
负压定义：风流的绝对压力(压强)小于井外或风筒外同标高的大气压力(压强)，其相对压力(压强)为负值,称负压。
简单的说，“负压”是低于常压（即常说的一个大气压）的气体压力状态。也就是我们常说的“真空”。1、低于现存的大气压力(取作参考零点)的压力。负压风机
2、低于大气压的稀薄度。
抽出式通风的矿井中，风流的绝对压力小于井外或风筒外同标高的绝对压力，其相对压力为负值，称负压。通常在工业上，特别是微型泵(如微型真空泵，微型气泵，微型气体采样泵，微型气体循环泵，微型抽气泵)选型中常要涉及到这个概念。
绝压（CA）定义：指绝对压力：介质(液体、气体或蒸汽)所处空间的所有压力。绝对压力是相对零压力而言的压力。相对应的，表压力(相对压力)：如果绝对压力和大气压的差值是一个正值，那么这个正值就是表压力，即表压力=绝对压力-大气压>0,如果是负值，就叫真空度。
差压（CD）定义：通过差压变送器高压端和低压端检测到的压力相减得到的差值叫差压。
压力、大气压力、绝对压力、表压力和真空度
中文名称：真空度
英文名称：vacuumdegree;degreeofvacuum
定义1：以百分数表示的真空与大气压力之比值。
所属学科：
电力（一级学科）；汽轮机、燃气轮机（二级学科）
定义2：表示真空状态下气体的稀薄程度，通常用压力值来表示。
所属学科：
机械工程（一级学科）；实验室仪器和装置（二级学科）；真空获得仪器与装置-真空获得仪器与装置一般名词（三级学科）
本内容由全国科学技术名词审定委员会审定公布
二、正文内容
定义一
简略定义：处于真空状态下的气体稀簿程度，也即气体低于大气压强的那部分（压强）数值，通常用“真空度高”和“真空度低”来表示。
真空度高表示真空度“好”的意思，真空度低表示真空度“差”的意思。
若所测设备内的压强低于大气压强，对这低于大气压强的压强量（或曰数值，习惯上叫压力）的测量需要真空表。从真空表所读得的数值称真空度。真空度数值是表示出系统压强实际数值低于大气压强的数值，即：
真空度=(大气压强—绝对压强）
注解：绝对压强既是实际（真实）压强。
全面解释
“真空度”顾名思义就是真空的程度。是真空泵、微型真空泵、微型气泵、微型抽气泵、微型抽气打气泵等抽真空设备的一个主要参数。
所谓“真空“，是指在给定的空间内，压强低于101325帕斯卡(也即一个标准大气压强约101Kpa，也即0.101325Mpa≈0.1Mpa)的气体状态。
在真空状态下，气体的稀薄程度通常用气体的压力值来表示，显然，该压力值越小则表示气体越稀薄。
定义二
所谓的真空度是指一个空间内气体分子数的密度比标准状态下(一个大气压101325pa)少。而湿度通常是指气态水分子的多少。空气中除了氮和氧以外，还有很多其他气体，水分就是其中之一，所以通常来讲湿度越大真空度越小，那相对来说湿度大抽真空就不容易。决定真空度大小有两个因素:一个是真空泵本身能达到的极限真空度和抽速，一个是整个系统的泄漏量。由于任何物质由固态或液态转化为气态都需要能量，所以气温越高，分子运动越活跃，越容易将其抽出。
由于是抽真空元件内部的气体，所以和元件内部的温湿度关系大，和大气的温湿度关系小，但如果大气的温度较高湿度小的话，抽空效果会好一点。
一般情况下，水是影响真空的重要因素，要抽出水分最重要一点是温度，如果没有足够的热能，由于抽真空导致气压下降，部分液态水会挥发，使留下的水温度下降，甚至变成冰。
真空度的标识方法
对于真空度的标识通常有两种方法：
一是用“绝对压力、“绝对真空度”（即比“理论真空”高多少压力)标识；”
在实际情况中，真空泵的绝对压力值介于0～101.325KPa之间。绝对压力值需要用绝对压力仪表测量，在20℃、海拔高度＝0的地方，用于测量真空度的仪表(绝对真空表)的初始值为101.325KPa(即一个标准大气压)。
二是用“相对压力、“相对真空度”(即比“大气压”低多少压力)来标识。”
"相对真空度"是指被测对象的压力与测量地点大气压的差值。用普通真空表测量。在没有真空的状态下(即常压时)，表的初始值为0。当测量真空时，它的值介于0到－101.325KPa（一般用负数表示）之间。
比如，有一款微型真空泵PH2506B测量值为－75KPa，则表示泵可以抽到比测量地点的大气压低75KPa的真空状态。
真空度相关知识
相对真空度和绝对真空度的换算
国际真空行业通用的“真空度”，也是最科学的是用绝对压力标识；指得是“极限真空、绝对真空度、绝对压力”，但“相对真空度”(相对压力、真空表表压、负压由于测量的方法简便、测量仪器非常普遍、容易买到且价格便宜，因此也有广泛应用。理论上二者是可以相互换算的，两者换算方法如下：)
相对真空度=绝对真空度(绝对压力)-测量地点的气压
一个标准大气压1atm=101325Pa=101.325kPa=0.101325MPa≈0.1MPa单圈弹簧管式压力表（比如Y—100）测量的是相对压力，指针是顺时针变化，起始点0表示一个大气压0.1MPa，比如指示为1MPa，表示比大气压高1MPa，绝对压力应是1.1MPa。单圈弹簧管式真空表（比如Z—100）测量的也是相对压力，指针是逆时针变化，起始点0表示一个大气压0.1MPa，若指示数为Px（应是负值），绝对压力P=Px＋0.1MPa。比如，指示数为Px=－0.02MPa=－20kPa=－20000kPa，绝对压力P=Px＋0.1MPa=80kPa。指示数为Px=－0.04MPa=－40kPa=－40000kPa，绝对压力P=Px＋0.1MPa=60kPa。指示数为Px=－0.06MPa=－60kPa=－60000kPa，绝对压力P=Px＋0.1MPa=40kPa。指示数为Px=－0.08MPa=－80kPa=－80000kPa，绝对压力P=Px＋0.1MPa=20kPa。
相对真空压力－0.1MPa，实际应是－0.101325MPa，相当于绝对压力为0，这是不可能达到的，目前能达到的最高真空度大约为10^（－12）Pa。
常用的真空度单位有Pa、Kpa、Mpa、大气压、公斤(Kgf/cm2)、mmHg、mbar、bar、PSI,atm等。近似换算关系如下：
1MPa=1000KPa
1KPa=1000Pa
1标准大气压=100KPa=0.1MPa（近似值，在要求不高的场合近似计算，用于粗略计算）
1标准大气压=1公斤(Kgf/cm2)（近似值，用于粗略计算）=760mmHg
1标准大气压=14.5PSI（近似值，用于粗略计算）
1KPa=10mbar
1bar=1000mbar
1atm=101325Pa(atm表示一个标准大气压作为参考量)
各种参数的关系
压力、绝对压力、表压力、真空度、真空压力，标准大气压之间的关系
空气压力可以用压力、表压力和真空度等来衡量。
绝对压力：以绝对真空作为起点的压力值。一般需在表示绝对压力的符号的右下角标注“ABS”，即Pabs。
表压力：高出当地大气压的压力值。由压力表测得的压力值即为表压力。表示表压力的符号，一般不做标注，必要时可以在其右下角标注“e”，即Pe。表压力会由于当地大气压力变化而变化。
真空度：低于当地大气压力的压力值
真空压力：绝对压力与大气压力之差。真空压力在数值上与真空度相同，但应在其数值前加负号。

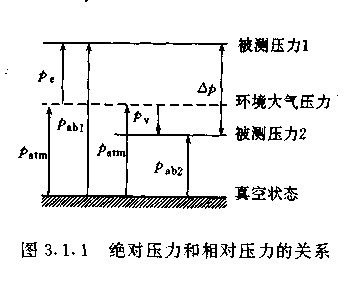

压力、绝对压力、表压力、真空度、真空压力之间的关系见下图：
一个标准大气压是这样规定的：把温度为0℃、纬度45度海平面上的气压称为1个大气压，水银气压表上的数值为760毫米水银柱高
压力、大气压力、绝对压力、表压力和真空度
压力是垂直均匀地作用在单位面积上的力，它的法定计量单位是帕斯卡（简称帕），符号为Pa。大气压力是指地面上空气所产生的压力，它随测量地点的海拔高度，地理位置，气象条件的不同而变化。绝对压力是指液体、气体或蒸汽作用在单位面积上，包括空气重量所产生的大气压力在内的全部压力，亦即不带条件计算的全部压力，或称以零作参考压力的差压。表压力也称相对压力，即压力表所指示的压力。它是绝对压力抵消大气压力后所余的压力，或称以环境大气压力作参考压力的差压，所以表压力等于绝对压力与该处大气压力之差，即p表=p绝－p大。真空度是指绝对压力低于大气压力时，仪表所测量的负表压。所以真空度等于大气压与绝对压力之差，即p真=－p表=p大－p绝，真空度越高，绝对压力越小；真空度为零时，绝对压力等于大气压力；绝对压力为零时的真空度称为绝对真空。用来测量大气压力的仪表，称为气压表；用来测量绝对压力的仪表称为绝对压力表；用来测量表压力的仪表称为压力表；用来测量负表压的仪表称为真空表。
