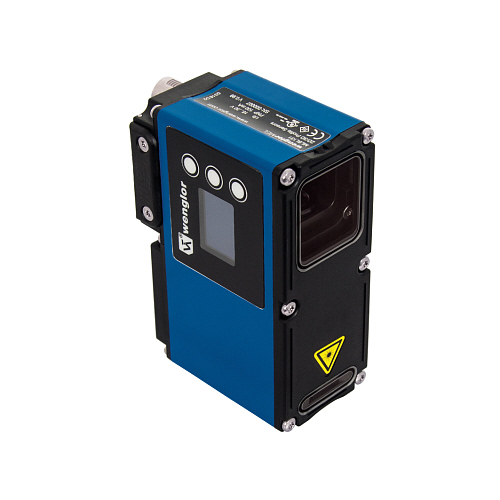

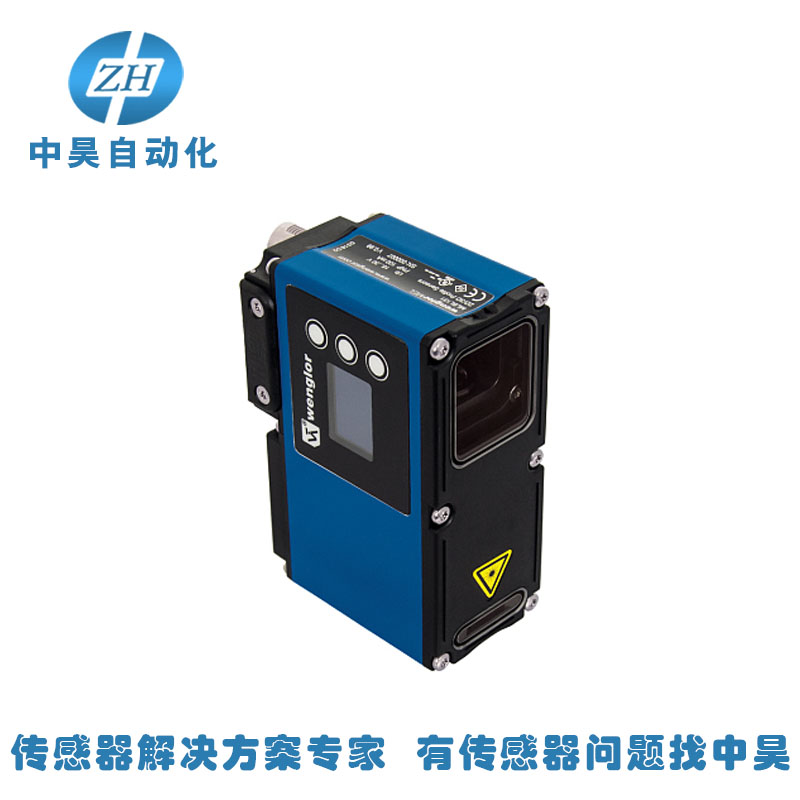

轮廓传感器 MLSL104

轮廓传感器

轮廓传感器 MLSL104 ● 每秒的测量点数可达到3.6百万。  ● 紧凑的轻量化结构也可以用于机器人。 ● 视长宽度X的精确分辨率>1200个测量点。

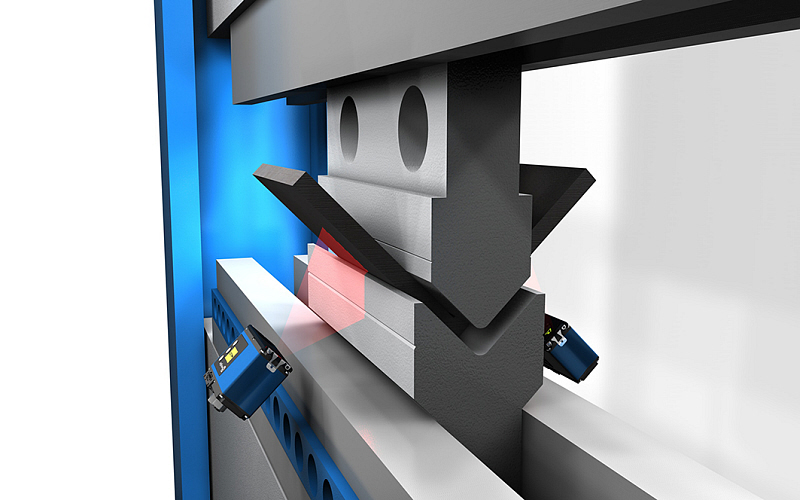

轮廓传感器应用

二维/三维轮廓传感器将激光线投射到测量物体上并用装在三角测量角的内置摄像头形成一个精确的线性化垂直廓线。由于配有相同的开放接口，借助 DLL 程序库或 GigE-Vision 标准可以集成 weCat3D 系列，无需辅助控制单元。威格勒提供满足您应用的专用软件包，可供选择。

轮廓传感器光学参数

型号		MLSL104
Z轴的工作范围		100...500mm
测量范围Z		70...280mm
X视野宽度		400mm
线性误差		200μm
Z轴的分辨率		12,4...160μm
X轴的分辨率		68...246μm
光线类型		激光红光
波长		660nm
使用寿命（Tu=+25℃）		20000h
激光等级（EN60825-1）		1M
最大允许的外部光线		5000

轮廓传感器电气参数

供电电压	10...30V DC
电流消耗（Ub=24V）	300mA
测量率	200...40000/s
温度范围	0...45℃
储藏温度	-20...70℃
输入/输出端数量	4
切换输出端切换电流	100mA
抗短路	是
反极性保护	是
防过载	是
接口	Ethernet TCP/IP
传输率	100/1000 Mbit/s
防护类别	Ⅲ
FDA登录编号	1610444-000

轮廓传感器机械参数

外壳材料	铝；塑料
防护等级	IP67
接线类型	M12x1；12针
以太网接口类型	M12x1；8针
透镜遮盖	塑料
重量	290g

轮廓传感器常规参数

网页服务器

是

轮廓传感器输出功能

可编程的PNP/NPN/推挽式	是
可切换的常闭/常开触点	是

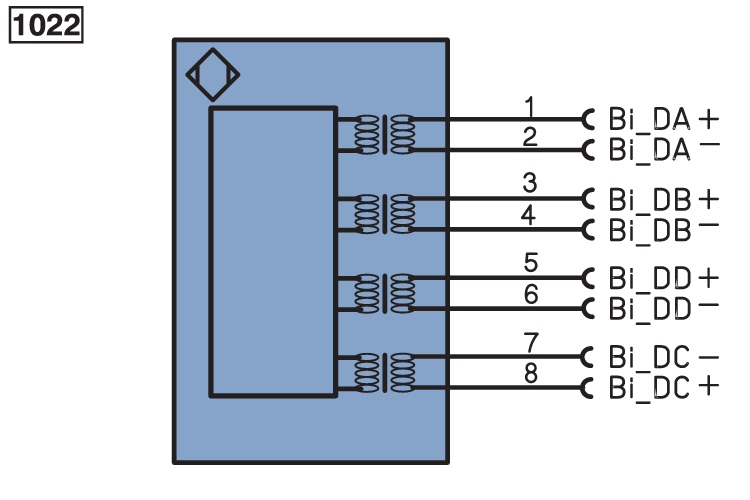

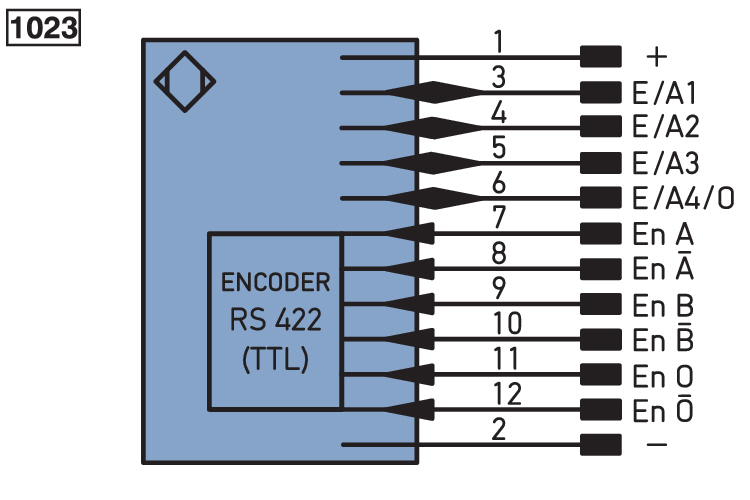

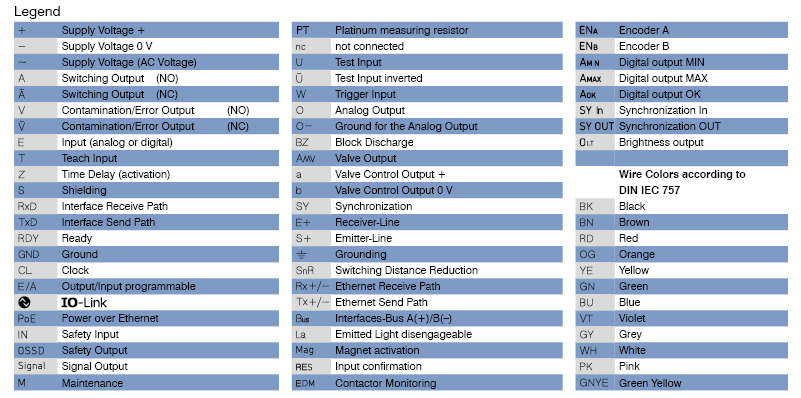

轮廓传感器接线图

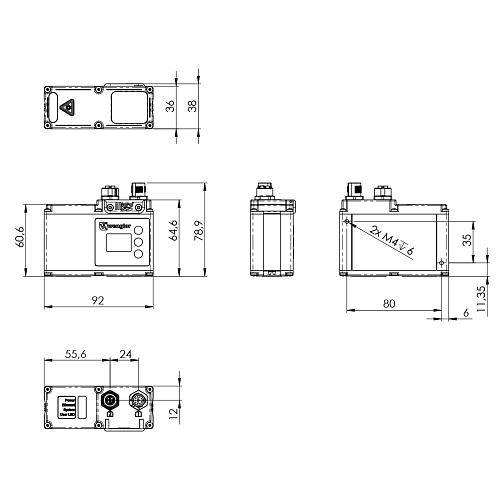

轮廓传感器尺寸图
