单双张检测传感器dbk+4系列

 microsonic单双张超声波传感器

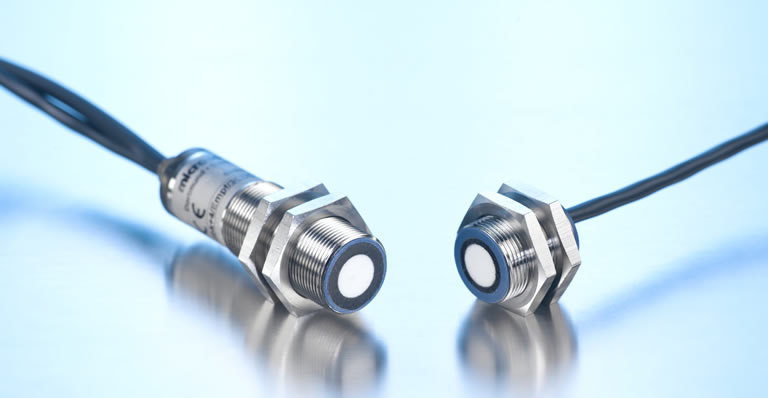

单双张检测传感器dbk+4/3BEE/M18 E+S

主要特点：

 3 个控制输入

 可根据被测材料进行外部灵敏度选择、触发和自学习

 可选择自学习

 例如对覆水沾合在一起的太阳能硅片

 顶端感应头成90°角度

 用于特殊的安装条件

 有M18放大器外置的型号

 有非常紧凑的M12螺纹套管的发射器和接收器

 microsoni单双张检测传感器特点

型号	dbk+4/3BEE/M18 E+S
1 x pnp
检测范围	单位面积重量20-2000g/m2的纸张,和纸，合金层压板和厚达0.4mm的薄膜，自动粘附膜，厚达0.3mm的金属薄片，细瓦楞纸版，晶片和PCB电路板。
设计	圆柱形 M18
工作模式	双张控制器
特性	发射器与接收器间的距离可选

超声波传感器特性
测量方法	脉冲操作带有振幅估算
换能器频率	400 kHz
盲区	在发射器与接收器前方7mm处

电气数据
工作电压	20 - 30 V d.c.,反极性保护
电压脉动	± 10 %
空载电流损耗	≤ 50 mA
连接类型	2 m PUR 电缆, 7 x 0.25 mm²
发射器电缆	am Empfänger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder

输出量
输出1	双张npn输出: Imax = 200 mA (-UB+2V) 常开/常闭 ，可调节 ，短路保护
输出1	缺张npn输出： Imax = 200 mA (-UB+2V) 常开/常闭 ，可调节 ，短路保护
响应时间	触发模式<500µs，自动运行模式为2.5ms
上电延时	< 750 ms
输入
描述	< -UB+6 V: 逻辑 1; > -UB+10 V或控制输入端开路: l逻辑 0
输入1	控制输入
输入2	控制输入
输入3	控制输入

外壳
发射器-接收器间距	20 - 60 mm; 最佳: 40 mm ± 3 mm
允许的角度偏差	与垂直层面成± 45°
材质	黄铜套管，镀镍的，塑料零件，PBT,PA
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
螺母最大拧紧力矩	15 Nm
防护等级EN 60529	IP 65
工作温度	+5°C至 +60°C之间
储存温度	-40°C 到 +85°C
重量	130 g
更新版本	弯头 90° 换出发射器/接收器 单独的发射器/接收器

技术特点/特性
控制装置	控制输入
设定范围	working range selection via control inputs Teach-in via control inputs LCA-2 with LinkControl
指示灯	1 x 双LED; 绿灯：工作/红灯：双张/红灯闪烁：缺张
特性	发射器与接收器间的距离可选

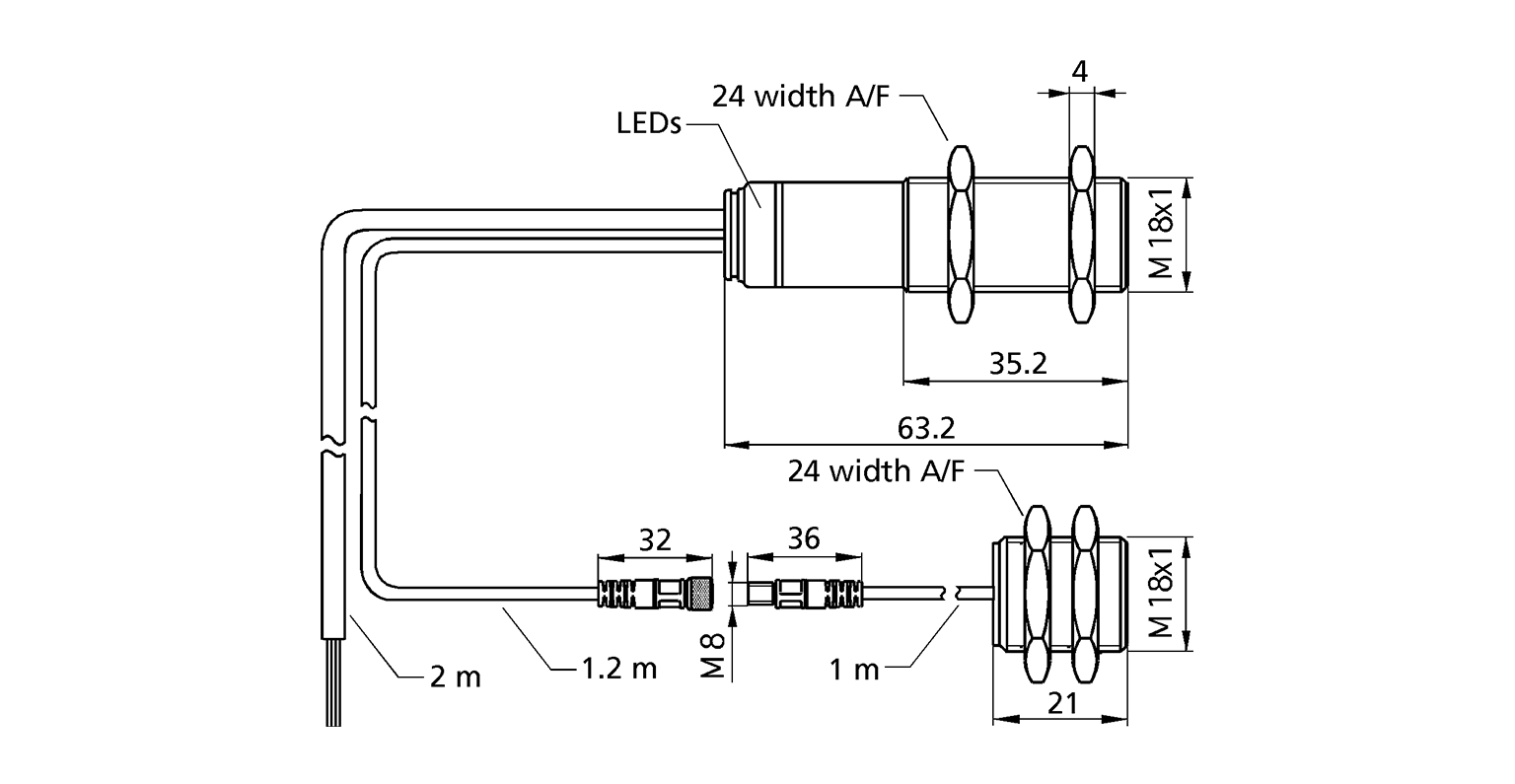

 microsonic单双张检测传感器尺寸

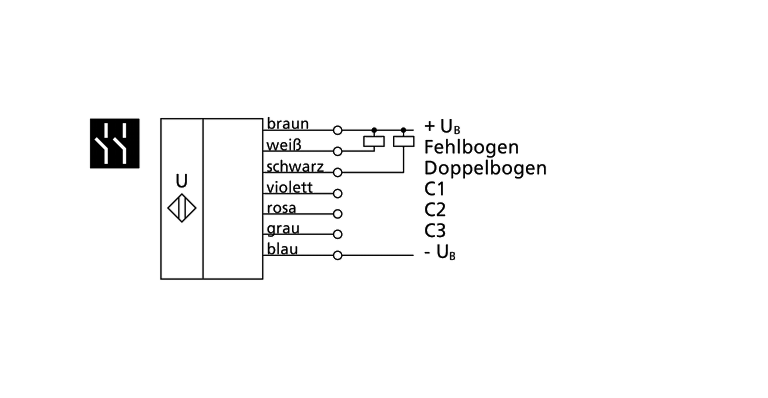

 microsonic单双张检测传感器接线图
