检测距离350mm超声波传感器LPC系列

 microsonic方型超声波传感器

350mm检测距离microsonic圆型超声波传感器 LCS-35系列

主要特点：

1、模拟量输出加1个pnp开关输出

2、自动同步  支持最多十个传感器同时近距离工作

 microsonic方型超声波传感器特点

型号	ucs-15/CDD/QM
2 x pnp	350 mm
检测范围	30 - 350 mm
设计	圆柱形 M18
工作模式	接近开关/漫反射模式 反射板模式 窗口模式

超声波传感器特性
测量方法	回波传播时间
换能器频率	400 kHz
盲区	65 mm
检测范围	350 mm
最大检测范围	600 mm
分辨率/采样频率	0.18 mm
重复精度	± 0.15 %
精度	± 1 % （内置温度漂移补偿）

电气数据
工作电压	10 - 30 V d.c.,反极性保护
电压脉动	± 10 %
空载电流损耗	≤ 40 mA
连接类型	5芯M12接插件

输出量
输出1	pnp开关量输出：Imax = 200 mA (UB-2V)， 常开/常闭，可调节，短路保护
输出2	pnp开关量输出：Imax = 200 mA (UB-2V)， 常开/常闭，可调节，短路保护
开关回滞	2.0 mm
开关频率	25 Hz
响应时间	24 ms
上电延时	< 300 ms
输入
输入1	com端输入 自学习输入

外壳
材质	铜套，镀镍，塑料零件，PBT
超声波换能器	泡沫聚氨酯，玻璃填充的环氧树脂
防护等级EN 60529	IP 67
工作温度	-25°C to +70°C
储存温度	-40°C 到 +85°C
重量	43 g
更新版本	不锈钢 高度耐化学性

技术特点/特性
温度补偿	否
控制装置	com端输入
设定范围	Teach-in via com input on pin 5 LCA-2 with LinkControl
Synchronisation	是
多通道的	否
指示灯	2 x LED黄灯：开关状态

 microsonic方型超声波传感器使用特点

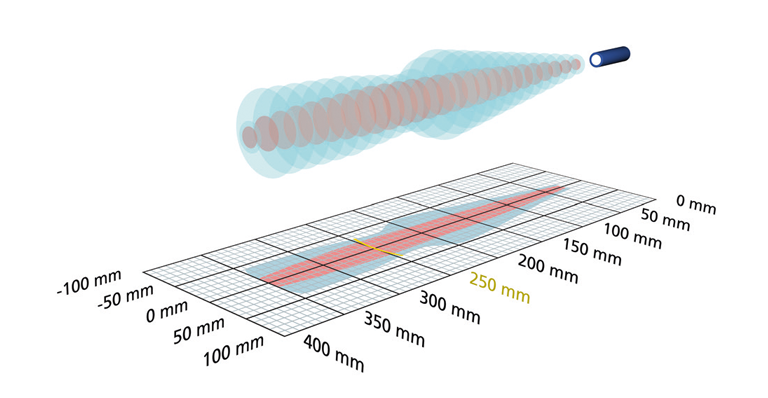

超声波传感器波形图

1、适用于物体有无检测，不受物体材质和颜色的影响。

2、microsonic超声波传感器智能化，简单设定

3、检测距离可达350mm。

4、microsonic超声波传感器灵敏度高，响应数度快。

5、设定简单，易于设定操作。

6、检测物料的有无和高度。

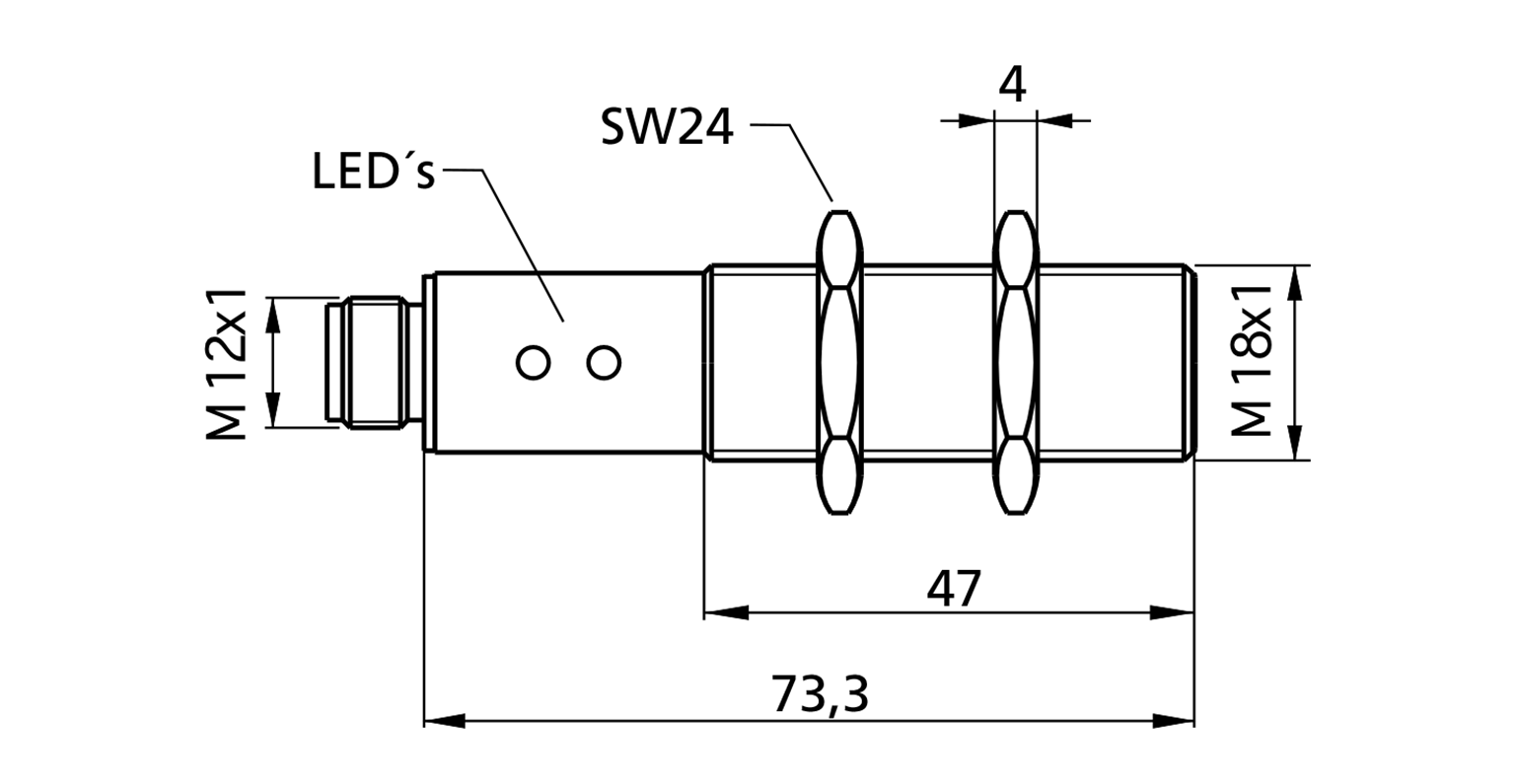

 microsonic方型超声波传感器尺寸

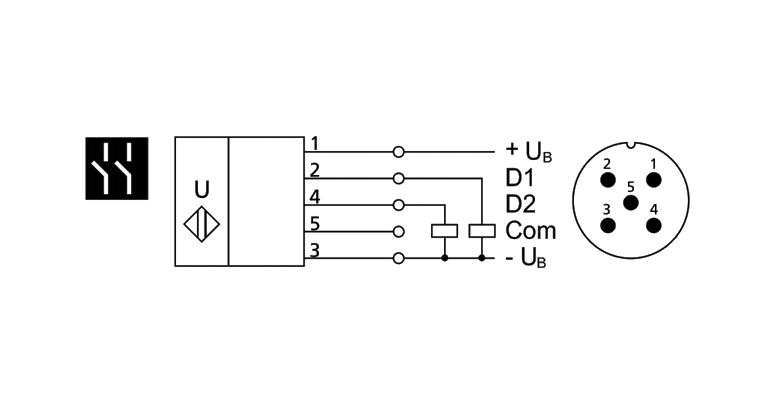

 microsonic方型超声波传感器接线图
