漫反射光电传感器C系列

 漫反射光电传感器C系列

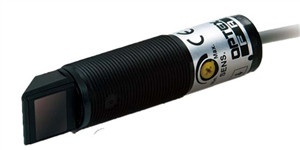

OPTEX奥泰斯红光光源光电传感器C系列

1、安装简单，设定操作简便直观

2、大而结实的旋钮方便安装人员对传感器进行调节

3、明亮的大功率红色LED清晰可见，即使在较长距离下也便于进行光轴对齐操作

4、绿色和黄色指示灯以及反相输出端用于可靠的监控

5、带明暗开关的能量式反射光传感器

                                                                           6、外壳填充环氧树脂，增强抗震动性

                                                                           7、12 QD接插式可选，以便安装

                                                                           8、镀镍黄铜外壳

 漫反射光电传感器C系列技术规格

型号		漫反射型
电缆式	NPN	CDD-11N	CDD-40N
	PNP	CDD-11P	CDD-40P
接插式	NPN	CDD-11CN	CDD-40CN
	PNP	CDD-11CP	CDD-40CP
检测距离		11cm	40cm
响应时间		1.5msec Max
常开/常闭功能		常开（入光动作）/常闭（遮光动作）模式可选
滞后现象		10% Max
光源		红外线
开关量输出		NPN或PNP   集电极开路输出
电源电压		DC  10—30V，波动10%
认证		JIS/C4525，CE，UL
消耗电流		30mA Max
环境温度/湿度		-25~55℃，35~95%RH
灵敏度调整		单圈电位器
防护等级		IEC 144  IP66
抗震动		50G（500m/S²），x,y,z三向各三次
材质		外壳：BSBM+Ni，镜头：PC

  漫反射光电传感器C系列特点

● 传感器镀镍黄铜外壳，有效抵抗振动及化学品侵蚀。

  在使用寿命、抗化学品或油类侵蚀、抗机械振动等方面，镀镍黄铜外壳具有远远优于塑料外壳的性能。

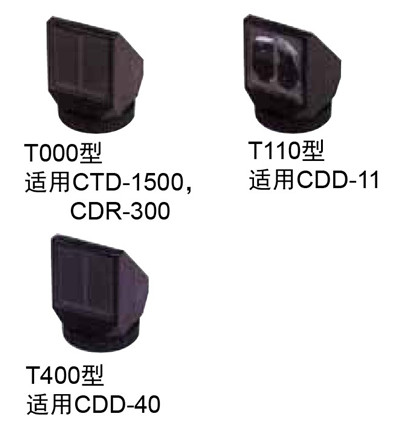

● 借助可选侧视配件，光束可90度角旋转。

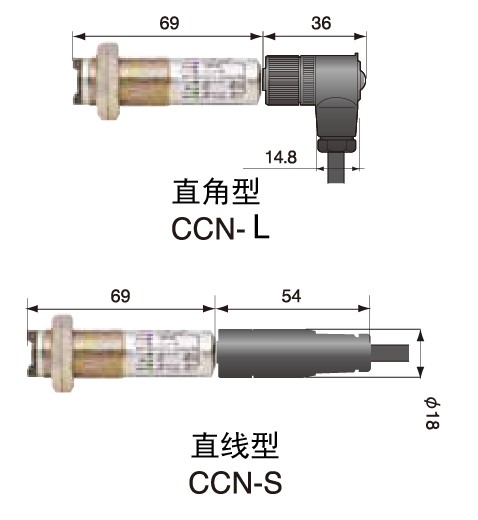

● 直线型或直角型连接器电缆可选。

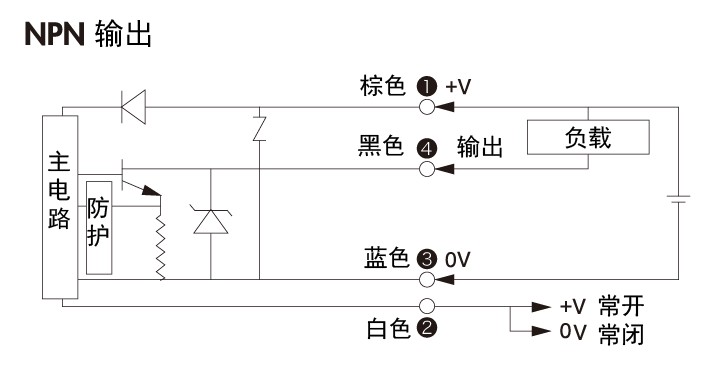

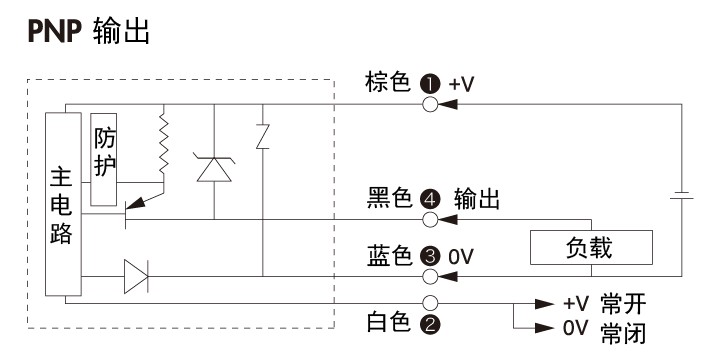

 漫反射光电传感器C系列电路原理图

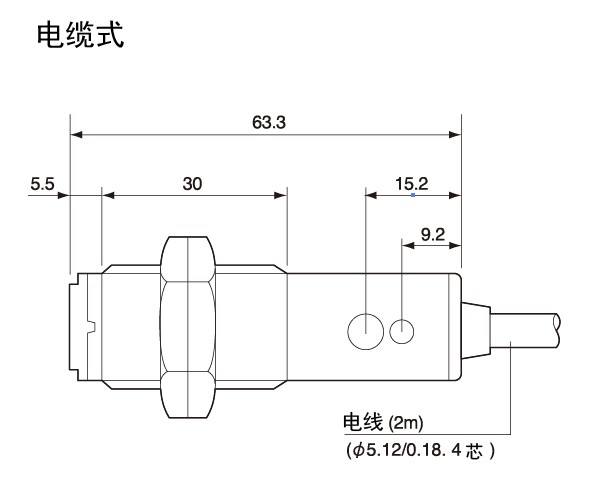

 漫反射光电传感器C系列尺寸图

 C系列漫反射光电传感器应用

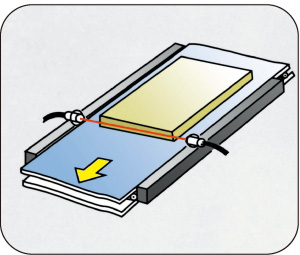

木板的定位

C系列可以安装在M18孔里，有效应用于传送带上的安装。

例如，检测传送带上的木板。

食品包装盒计数

检测传送带上的食品包装盒。
